Прозрачные проводящие тонкие пленки (TCF) стали важным компонентом в различных современных технологических применениях, от сенсорных экранов и солнечных элементов до органических световых диодов (OLED) и электрохромных устройств. Как ведущий поставщикПрозрачные проводящие тонкие пленкиЯ рад углубиться в оптические свойства этих замечательных материалов.
1. Основные концепции прозрачных проводящих тонких пленок
Прозрачные проводящие тонкие пленки - это материалы, которые обладают как высокой электрической проводимостью, так и оптической прозрачностью. Эта уникальная комбинация свойств очень желательна в приложениях, где требуется электрическая проводимость, не жертвуя способностью передавать свет. TCF обычно производятся путем отложения тонкого слоя проводящего материала на прозрачный субстрат. Наиболее распространенные проводящие материалы, используемые в TCF, включают оксиды металлов, такие как оксид олова индия (ITO), нанопроволки металлов, материалы на основе углерода, такие как графен и углеродные нанотрубки, и проводящие полимеры.
2. Оптическая прозрачность
Одним из основных оптических свойств TCF является их прозрачность. Прозрачность обычно определяется как отношение интенсивности передаваемого света к интенсивности падающего света. В спектре видимого света (приблизительно 400 - 700 нм) высокое качественное TCF может достигать значений коэффициента пропускания более 80%, а в некоторых случаях даже до 95%.
На прозрачность TCF влияет несколько факторов. Во -первых, выбор проводящего материала играет важную роль. Например, ITO широко используется из -за ее превосходной прозрачности в видимом диапазоне. Полиночный сетка ITO достаточно большая (около 3,5 - 4,3 эВ), так что она не поглощает видимый свет, что позволяет большинству света проходить.
Во -вторых, толщина тонкой пленки также влияет на прозрачность. По мере увеличения толщины TCF поглощение и рассеяние света в пленке также увеличивается, что приводит к снижению прозрачности. Следовательно, баланс должен быть достигнут между достижением достаточной проводимости (которая часто требует определенной толщины) и поддержанием высокой прозрачности.
3. поглощение и рассеяние
Поглощение и рассеяние являются двумя важными оптическими явлениями, которые могут снизить прозрачность TCF. Поглощение происходит, когда фотоны света поглощаются электронами в проводящем материале, захватывая их до более высоких уровней энергии. Различные проводящие материалы имеют разные спектры поглощения. Например, некоторые металлические нанопроволки могут поглощать свет в ультрафиолетовых или близких инфракрасных областях, которые могут повлиять на общие оптические характеристики TCF.
С другой стороны, рассеяние вызвано нарушениями в структуре тонкой пленки. Эти нарушения могут быть связаны с шероховатостью поверхности, границами зерна или наличием примесей. Когда свет сталкивается с этими нарушениями, он рассеян в разных направлениях, уменьшая количество света, которое передается в прямом направлении. Чтобы свести к минимуму рассеяние, методы высокого качественного осаждения используются для обеспечения гладкой и однородной тонкой поверхности пленки.
4. Индекс преломления
Индекс преломления TCF является еще одним важным оптическим свойством. Индекс преломления определяет, как свет распространяется через материал и как он преломляется на интерфейсах между различными материалами. Когда в устройстве используется TCF, он часто контактирует с другими слоями, такими как субстраты или защитные покрытия. Разница в индексах преломления между TCF и этими соседними слоями может вызывать отражение на интерфейсах, что снижает общее пропускание устройства.
Чтобы минимизировать потери отражения, к TCF можно применять анти -отражающие покрытия. Эти покрытия предназначены для того, чтобы иметь показатель преломления, который является промежуточным между TCF и окружающей средой, тем самым уменьшая отражение света на интерфейсах.
5. Оптическая анизотропия
Некоторые TCF могут демонстрировать оптическую анизотропию, что означает, что их оптические свойства зависят от направления распространения света и поляризации. Например, в материалах с высоко упорядоченной структурой, таких как некоторые выровненные пленки углеродных нанотрубок, проводимость и прозрачность могут быть различными параллельными и перпендикулярными направлению выравнивания.
Оптическая анизотропия может быть как преимуществом, так и недостатком. В некоторых приложениях, таких как жидкокристаллические дисплеи, анизотропные свойства TCF могут быть использованы для контроля поляризации света. Однако в других приложениях, где требуются изотропные оптические свойства, наличие анизотропии может потребоваться минимизировать.
6. Сравнение различных типов TCFS
Как поставщик, мы предлагаем различные TCF, включаяПЭТ -проводящие фильмыиPI -проводящие фильмыПолем
Проводящие пленки домашних животных основаны на полиэтилентерефталатном (PET) субстрате. ПЭТ является широко используемым полимером из -за его превосходной механической гибкости, прозрачности и химической стабильности. Проводящий слой на домашних фильмах может быть изготовлен из различных материалов, таких как нанопроволоки ITO или серебряного серебра. Эти пленки обычно используются в гибких дисплеях и приложениях - экране. С точки зрения оптических свойств, проводящие пленки домашних животных могут достичь высокой прозрачности в видимом диапазоне, как правило, около 85 - 90%.

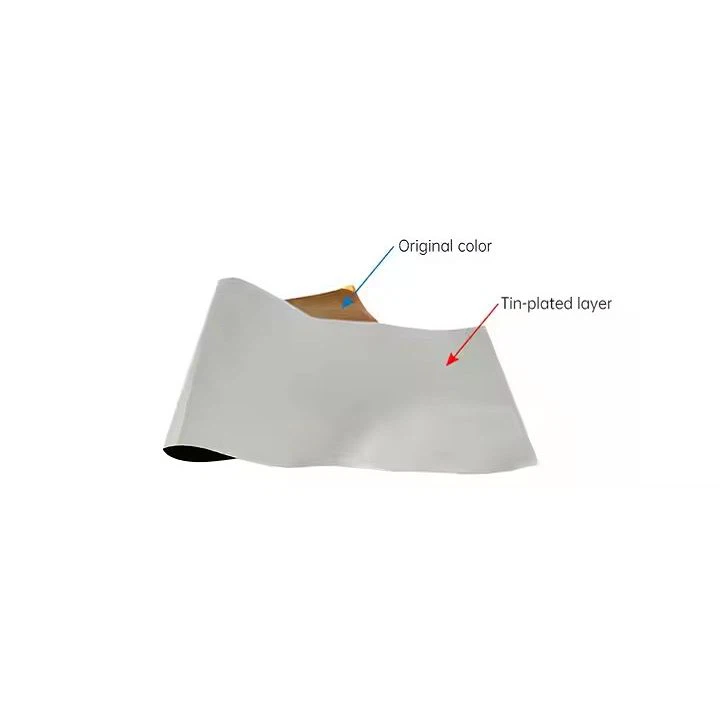

Проводящие пленки PI, с другой стороны, используют полиимидную (PI) субстрат. PI обладает более высокой тепловой стабильностью и механической прочностью по сравнению с PET, что делает его подходящим для применений, которые требуют высокой температурной обработки или жестких условий работы. Оптическая прозрачность проводящих пленок PI также хороша, но она может быть немного ниже, чем у PET -проводящих пленок из -за характеристик поглощения субстрата PI в ультрафиолетовых и близких видимых областях.
7. Приложения и роль оптических свойств
Оптические свойства TCF имеют решающее значение при определении их эффективности в различных приложениях.
В связи - экранные устройства, высокая прозрачность необходима для обеспечения четкой видимости дисплея. TCF, используемые на сенсорных экранах, должны иметь низкое поглощение и рассеяние, чтобы минимизировать потерю света и обеспечить резкое и четкое изображение. В то же время для точного прикосновения требуется хорошая проводимость.
У солнечных элементов TCF используются в качестве прозрачных электродов. Высокая прозрачность позволяет большему количеству солнечного света достигать активного слоя солнечного элемента, повышая эффективность сбора света. Кроме того, оптические свойства TCF могут влиять на отражение и поглощение света в солнечном элементе, что, в свою очередь, влияет на общую эффективность преобразования мощности.
В OLEDS TCF служат анодом. Прозрачность TCF позволяет свету, излучаемому органическими слоями, убежать от устройства. Индекс преломления и плавность поверхности TCF также влияют на эффективность экстракции света OLED.
8. Контакт для закупок и сотрудничества
Если вы заинтересованы в нашем высоком - качествоПрозрачные проводящие тонкие пленкиВПЭТ -проводящие фильмы, илиPI -проводящие фильмы, мы приглашаем вас связаться с нами для закупок и дальнейших обсуждений. Наша команда экспертов готова предоставить вам подробную информацию о продукте, техническую поддержку и индивидуальные решения для удовлетворения ваших конкретных требований. Независимо от того, разрабатываете ли вы новое устройство - экрановое устройство, высокий уровень эффективности солнечной батареи или усовершенствованный OLED, наши TCF могут предложить оптимальную комбинацию оптических и электрических свойств.
Ссылки
- Hamberg, I. & Granqvist, CG (1986). Испаренные SN - легированные пленки IN2O3: основные оптические свойства и применение к энергии - эффективные окна. Журнал прикладной физики, 60 (11), 4121 - 4136.
- Lee, SH, & Park, SJ (2010). Прозрачное проведение электродов для органических оптоэлектронных устройств. Усовершенствованные материалы, 22 (38), 4259 - 4275.
- Sundaram, SK, & Thompson, ME (2012). Последние достижения в прозрачном проводящем электроде для органических оптоэлектронных устройств. Счета химических исследований, 45 (11), 1900 - 1908.
